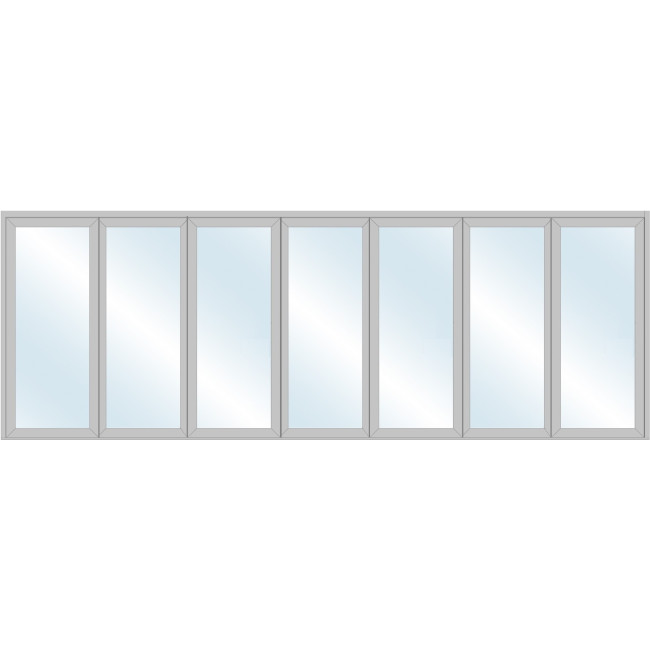

Umbra Pan Nordic 7 | 7-blads høyisolert foldevindusdør
PAN 7 leveres med 7 stk dørblader. Nordic modellen er vårt nyeste modell av Foldedører med overlegen isolasjonsevne, skjulte beslag og en nyutviklet minimalistisk hengsel som bidrar til å gi døren ett slankt og stilig preg. Minste bredde = 4000 mm. Maks. bredde = 6600 mm.
Detaljer

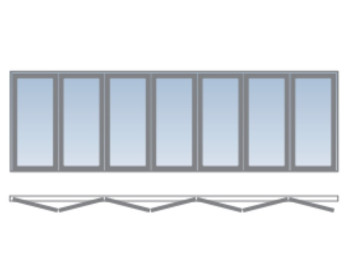

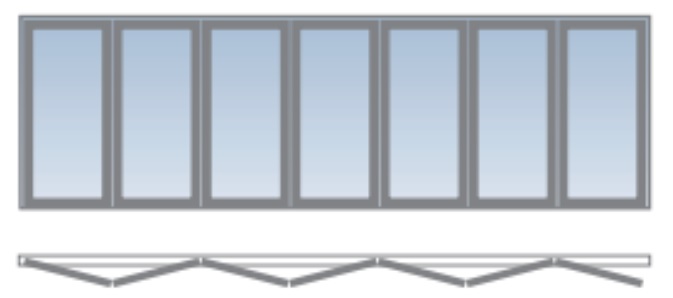

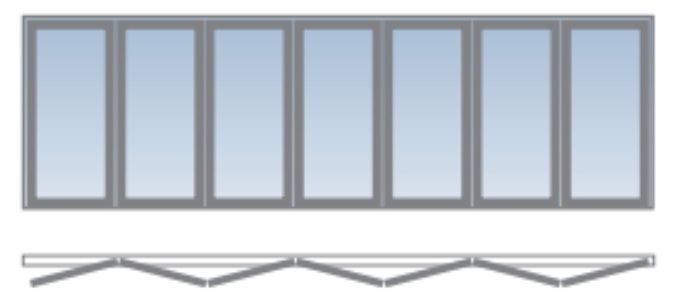

PAN 7 leveres med 7 stk folder, hvorav én kan opereres som en vanlig gangdør når foldene ikke er skjøvet til side. De øvrige dørbladene er festet med skåtebolter som enkelt åpnes opp me eget betjeningshåndtak når man ønsker å skyve døren til side. Profilene er konstruert med brutt kuldebro, hvilket gir redusert varmetap og god u-verdi. Dørene leveres med 3-lags glass som standard.
Foldedører egner seg svært godt hvis man ønsker å åpne vegger ut mot eksempelvis terrasse, veranda eller vinterhage.
Minste bredde = 4000 mm. Maks. bredde = 6600 mm.
Kvalitet
Døren er laget av glass og aluminium som er vedlikeholdsfrie materialer. Aluminiumsprofilene er ekstrudert og sveiset med brutt kuldebro for å hindre varmetap. Døren leveres med enten natureloksert eller hvit pulverlakkert overflate som standard. Valgfri RAL-farge kan leveres mot tillegg.
Beslag
Våre dører leveres med hengsler og beslag fra anerkjente leverandører som Sapa og Trioving. Dette sikrer lang levetid og gjør at du som kunde kan føle deg trygg på at alle komponenter er av velprøvd kvalitet.
Glass
Døren leveres med 3-lags høyisolerglass med herdet personsikkerhetslag på både innvendig og utvendig side for å forhindre at noen kan falle igjennom glasset og skade seg.
Overflate
Våre dører leveres i natureloksert aluminium eller hvit (RAL9010) pulverlakk som standard. Ved lakkering benyttes Corrocoats Powdercoating med lakktykkelse ca 60 my og glans 70+ -7. Dette gir en solid overflate som holder seg år etter år med minimal falming.
Design
Du kan endre utseende på døren ved å velge utenpåliggende aluminiumssprosser på glasset. Valg av alternativ vrider vil også påvirke dørens utseende og funksjonalitet. Spørs oss gjerne om spesielle tilvalg.
Måltaking
Måltaking av åpning i vegg.
For å ha mulighet til å justere døren etter montasje anbefaler vi at det trekkes fra 30mm på lysåpning bredde og 20mm på lysåpning høyde.
Montering av dører
1. Sørg for at underlaget er i vater, og at det er bæring under hele terskelen. Det er spesielt viktig at skinnen som er montert på underkarmen ikke svikter, da dette gjør at døren tetter og glir dårlig.
2. Plasser klosser under terskel. En kloss i hver side av karmens ytterkant, og maksimalt 30cm mellom hver kloss.
3. Plasser døren oppå klossene.
4. Fest døren midlertidig ved å skru ut adjufix karmhylsene med fastnøkkel. Sørg for å fordele klaringen mellom dør å vegg så likt som mulig.
5. Juster på adjufix karmhylsen til døren er i lodd. Det er viktig at døren er i lodd både sideveis og ut/inn. Kontroller begge karmsidene. Adjufix kan justeres med Unbrako-nøkkel fra innsiden av karmen. (Dørblad må da åpnes opp).
Døren sendes enten med tettelister løst medsendt, eller de dekker over hull til Adjufix. Løsne pakningen for å komme til å justere og feste Adjufix hylsen.
6. Skru karmskruer gjennom karmhylsene og inn i reisverket i veggen for å feste døren.
7. Plasser midlertidige glassklosser på glassfalsens underside.
8.
Løft glasset forsiktig inn i glassåpningen i døren.Pass på at glasset ikke kommer borti noe. kantene på glasset er spesielt sårbart.
9.
Det er viktig å klosse glasset riktig. glasset klosses nede på hengselsiden, og oppe på låskassesiden.
10.
Klossene brukes for å justere dørrammen så avstand mellom karm og dørrammen er jevn. Dette er godt synlig i dørens overkant. Bruk egnet verktøy (glass-spak) for å løfte på glasset for å få plassert glassklosser.
11.
Sett på de medfølgende glasslistene, og dytt inn dyttepakningen mellom glasslist og glass. Bruk om nødvendig glass-spaken til å dytte glasslistene ut fra glasset for å få glasslistene inn i sporet sitt. Monter først listene oppe og nede ...
12.
Avslutt med å dytte steinull mellom karm og vegg, og avslutt med fuge eller egnet tape utvendig. Det anbefales ikke å benytte skum, da dette ikke gjør det mulig å etterjustere karmen, samt at etter-ekspandering gjør at karmen kan klemmes sammen.Renhold og vedlikehold av dører.
Se Sapa Building System sin Drift & vedlikeholdsinstruks.
Tilleggsinformasjon
| Tittel | Umbra Pan Nordic 7 | 7-blads høyisolert foldevindusdør |
|---|---|
| Varekode | pan-7-086 |
| Profilsystem | SAPA SFB 1086 |
| Isolerte profiler | Ja |
| Min. bredde | 4000 mm. |
| Maks. bredde | 6600 mm |
| Min. høyde | 2056 mm. |
| Maks høyde | 2461 mm. |
| Backset | 50 mm (modul) |
| Dørautomatikk | Nei |
| Kodelås (Yale) | Nei |
| Motorlås | Nei |
| Elektrisk sluttstykke | Nei |
